网络传输建设

PON+EOC

EOC由局端及用户端组成,局端将CATV信号和EPON网络的数据信号进行复用,通过原有同轴电缆传送到用户侧,最终通过用户侧的用户端CNU分离出CATV信号和数据信号,从而实现对点播信号回传及宽带上网业务的承载。对于PON+EOC的解决方案,根据OLT及ONU放置位置不同,通常也可以分为两种建网方式。

当前位置:首页 > 网络传输建设 > PON+EOC

PON+EOC

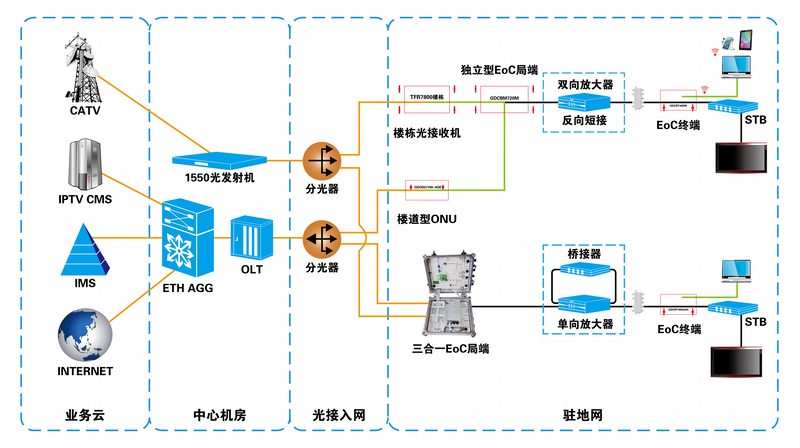

PON+EOC解决方案示意图

       EOC由局端及用户端组成,局端将CATV信号和EPON网络的数据信号进行复用,通过原有同轴电缆传送到用户侧,最终通过用户侧的用户端CNU分离出CATV信号和数据信号,从而实现对点播信号回传及宽带上网业务的承载。对于PON+EOC的解决方案,根据OLT及ONU放置位置不同,通常也可以分为两种建网方式。

       方式一:将OLT放置于分前端机房,由少量OLT完成对整个区域用户的双向网改覆盖;适合于业务开通初期,用户双向网改接入率较低的场景,OLT放置位置靠前,便于对用户的广覆盖,现有光纤和铜缆资源无需调整,低投资,高收益。

       方式二:将OLT下沉至小区或楼栋,由OLT对多栋楼内的用户进行双向网改覆盖。则适合于业务发展成熟期,用户双向改造需求旺盛、双向改造接入率较高的场景,此时需要将光纤下移至楼栋,ONU均安装于楼道内,满足用户高带宽、高渗透率的需求。


EOC系列产品(PON+EOC)

       基于Homeplug AV(IEEE P1901),产品已形成系列化:

       ●       独立局端设备(室内型、野外型;1-4路RF输入输出;1-4路独立数据模块);

              EOC+ONU二合一设备(1-4路独立数据模块、1-4路RF输出);

              EOC+光接收机二合一设备(1-4路独立数据模块、1-4路RF输出);

              EOC+光接收机+ONU三合一设备(1-4路独立数据模块,1-4路RF输出);

              EOC终端设备(1/2/4网口),可选WIFI终端或内置机顶盒终端;

              EOC网管软件,并可与EPON网管、HFC网管、综合网管整合。

组网及部署建议

       OLT设备放在分前端机房,建议每个PON口下挂16~32个ONU设备。建议每PON口不超过 1024个用户。具体分光比,请根据原HFC网络的情况,从最大保护投资的角度设计。

       光节点设备可内置ONU和CATV接收模块,同有线电视广播网络相连;通过内置ONU模块,同上层节点机房内的OLT设备相连。光节点设备部署在居民小区的楼道或者楼头,CNU终端部署在用户家中。

       对光节点设备考虑到建网和业务开展情况有如下建议:


              业务开展初期采用FTTC的组网模式,光节点放到小区光站位置,下接64线以内,为用户提供2~5Mbps的接入带宽;

              业务成熟期采用FTTB的组网模式,光节点设备放到楼道、地下室、弱电井等位置,下接10~40线用户,单用户带宽最高可达到30Mbps。
