PON+C-DOCSIS

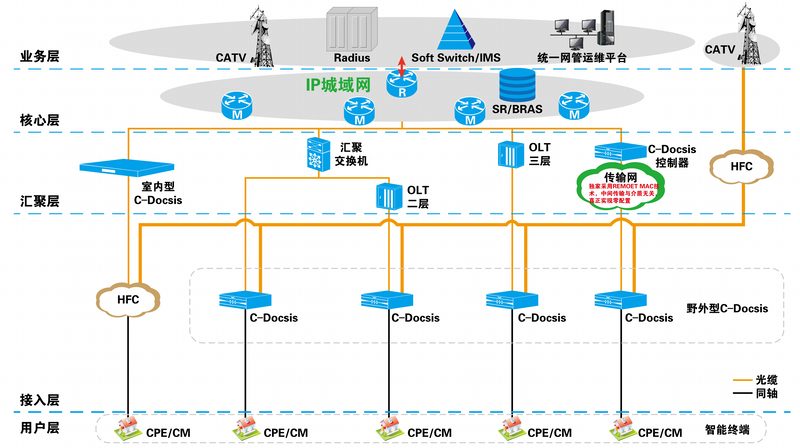

PON+C-DOCSIS解决方案示意图

       路通C-DOCSIS系列产品是路通视信针对广电网络的特点,并结合公司十几年专注于广电网络传输设备的研发经验,自主研发基于博通低功耗套片的产品。该系列产品已经应用于多个广电运营商。并出口美国、阿根廷、加拿大、英国、印尼等多个国家。路通CMC设备助力广电打造高性能、高体验、低维护、低投入的全新双向传输网络。

       功能全面、性能强劲,满足各种业务需求。设备采用模块化设计,灵活组网,支持分布式系统架构和集中式系统架构。具有高带宽、高QoS、低时延特性。支持PacketCable、PCMM。全面承载高清电视、高清视频点播、语音和数据上网等多业务应用。VOIP可以IP电话终端来实现,通过网线与CM终端连接。


组网及部署建议

       PON OLT设备放分前端机房,建议每个EPON口下挂1~2个CMC设备,每个GPON口下挂2~4个CMC设备。每CMC不超过400个终端。具体分光比,请根据原HFC网络的情况,从最大保护投资的角度设计。

      CMC设备通过内置CATV输入模块,同有线电视广播网络相连;通过内置ONU模块,同上层节点机房内的OLT设备相连。

      对CMC设备考虑到建网和业务开展情况有如下建议:


       业务开展初期采用FTTN的组网模式,CMC放到小区光站落地箱位置,下接250户以内,为用户提供静态4Mbps的接入带宽,动态10Mbps的接入带宽;

       业务成熟期采用FTTB的组网模式,CMC设备放到楼道、地下室、弱电井等位置,下接50线用户,单用户动态带宽可达到50Mbps。

功能特点

       高标准

       支持DOCSIS/Euro-DOCSIS V2.0、V3.0 标准,同时也支持广电C-DOCSIS标准。

       高可靠性

       可靠稳定、网络安全,减少维护频率。设备安全等级室外型达到IP65,室内型则满足IP30。

       高兼容性

       支持光进铜退,保护现网投资、满足未来网络演进趋势。兼容现有CMTS 系统的后台管理系统。支持未来NG-PON的平滑演进;

       支持EPON、GPON、10GPON上联,与PON设备混合组网;

       兼容现网中符合标准的DOCSIS3.0/2.0 CM,以及内置Cable Modem的机顶盒、eMTA,并且支持混用。无需更换设备和套餐,用户端无感知平滑过度,保护既有投资。

       高安全性

       采用DES 数据加密,防DOS 攻击设置;

       CMC支持DHCP安全认证、PPPOE安全认证等,保护现有网络投资。

       高带宽

       支持信道捆绑技术,下行多达16个QAM信道,具有高达1Gbps的数据速率。上行4个QPSK/QAM信道,最高可达160Mbps数据速率。极大提高用户体验,符合NGB规划。

       统一网管


       统一网管、高效运维,保障网络平稳畅通。设备支持xPON,HFC与C-DOCSIS 系统端到端统一网管,有效降低管理难度。

       高效管理运维能力

       支持多种方式进行管理:一是在本机上通过Telnet 登录,采用命令行(CLI)进行配置管理;二是基于嵌入式Web方式,可远程登录到设备;三是通过基于SNMP 协议的网管软件;

       支持对下挂的CM终端进行集中管理配置,包括设置VLAN、QoS、子端口管理、设置登陆权限、查看统计和状态信息以及升级软件等功能;

       支持本地免配置和远程配置,方便用户设备部署;

       支持CMC 自动下发,支持上层自动发现,一站式部署,即插即用,支持离线部署,批量升级;

       提供故障检测、告警和定位功能,简化维护流程,降低维护成本;

       支持自动获取配置文件,方便批量部署;

       支持远程自动升级;

       支持 Web方式式和NMS管理的上行通道频谱分析,实时上行频谱分析功能;

       支持 IPV6、组播、Remote-query(远程查询)、Flap(DOCSIS信号质量抖动诊断)等

       人性化设计

       支持IP QAM功能,下行可灵活配置成数据信道或IP QAM 信道,数据接口既有1000Mbps电口(RJ45),也有1.25Gbps光口(SFP);

       上行与下行信道都能实现基于 CM 数量(静态)或流量(动态)的负载均衡,确保带宽资源的有效利用;

       支持DHCP 中继,以及CPE 以下多子网划分;

       CMC支持静态路由、策略路由、DHCP Relay、Option 60、Option 82等;

       支持L2VPN、静态IP地址,支持大客户的部署;

●       支持远程自动升级;

       优良的构建设计,充分考虑运营商网络现状和设备位置;

       支持组播、组播授权、组播均衡管理,通过CM自动配置组播权限,极大提高业务配置灵活性;

       上行多重滤波设计,可选25M以下自动滤波,有效降低噪声影响,提升信噪比。

       完善的QOS能力

       具有三层路由功能,支持静态路由、策略路由、VLAN、L2VPN、ACL 等协议。有完善的QoS 机制,内置了DHCP/TFTP /TOD服务器,能够满足运营商的各种运营环境和业务要求;

       支持多达1024服务流,且可利用CPU进行服务流的扩展,可为每个CM创建多个服务流,提高运行质量;

●       采用上、下行业务流分类器,实现基于业务流的QoS 机制,确保各种业务的带宽及时延的要求。

       部署灵活

       CMC设备可部署于光节点处,也可以部署于分前端机房;

       可采用LAN+CMTS和PON+CMC的方式进行组网,可灵活的选择模块组合进行组网;

       光节点处,有光站的地方无需拆除,无光站的节点可使用多合一CMTS设备,方便部署。

       高性价比


●       单位带宽下成本大幅度下降。

       更好的环境适用性

       支持安装于多种环境:野外设备箱、楼道弱电井、室外电线杆、楼道等;

●       延续了路通产品一贯的高等级防雷特性和耐高低温特性,在雷雨多发,高温等恶劣环境下,仍能够长期稳定工作。
